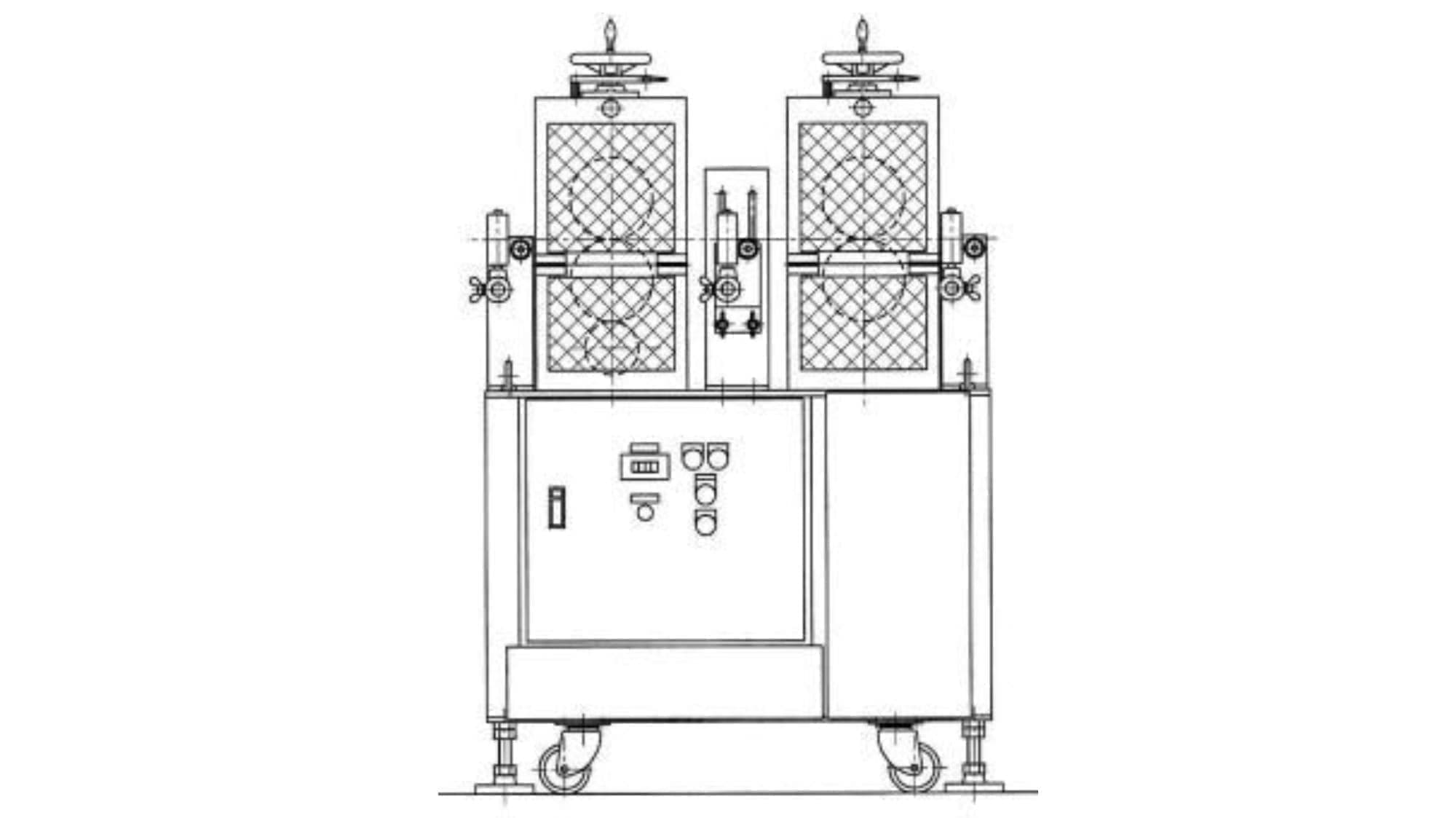

TUR型



TUR型参考仕様

型式 TUR1-50 TUR-1-50(特) TUR-2-50
引取方法 1連ロール式 上下ロール駆動式 2連ロール式
クランプ方法 上下連動ハンドル式 上側エアーシリンダー式 上側ハンドル式
引取ロール巾 63mm 10~50mm(交換式) 63mm
引取ロール外径 165mm 124mm 163mm
引取力 MAX.100N MAX.500N MAX.100N
引取速度 7~70m/min 1~10m/min 10~100m/min
ロール開口量 0~50mm 0~10mm 0~50mm

TUR-P型参考仕様(異形品用)

型式 TUR3-100P TUR4-100P TUR4-400P
引取方法 3連ロール駆動式 4連ロール駆動式 4連ロール駆動式
引取ロール
取付巾
100mm 100mm 400mm
引取ロール外径 190mm 220mm 400mm
引取力 MAX.1500N MAX.3000N MAX.15kN
ロール開口量 上側:0~70mm
下側:0~70mm
上側:0~75mm
下側:0~70mm
上側:-50~100mm
下側:-50 ~ 50mm
