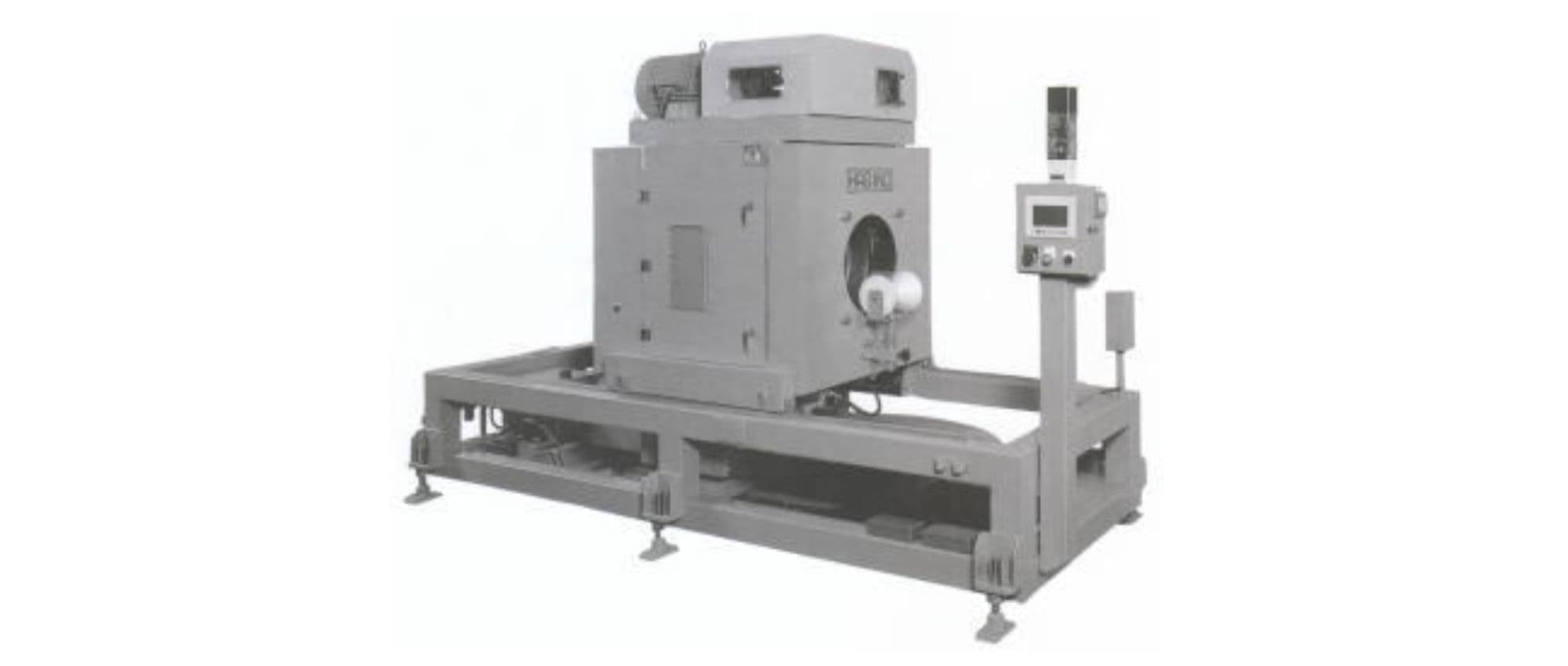

ACB型切断機参考仕様
型式 | ACB-150 | ACB-250 | ACB-350 | ACB-450 | ACB-600 |
切断外径 (mm) |
48~165 | 89~267 | 114~370 | 165~470 | 216~630 |
最大切断肉厚 (mm) |
12 | 18 | 22 | 23 | 25 |
最大面取り巾 (mm) |
20 | 27 | 33 | 35 | 40 |
チャック開口量 (mm) |
製品径+50 | 製品径+50 | 製品径+50 | 製品径+60 | 製品径+60 |
ローター回転数 (rpm) |
360 | 225 | 165 | 135 | 100 |
切断時間 (秒) |
8.5 | 10 | 15 | 25 | 40 |
切断駆動モートル (Kw-P) |
3.7-4 一定速度 |
7.5-6 インバータ制御 |
11-6 インバータ制御 |
15-6 インバータ制御 |
22-6 インバータ制御 |
ACB共通仕様
カッタートラック移行装置 | エアーシリンダー式 |
チャック方法/調整方法 | 4方向連動式/タッチパネル式 |
バイト送り方法 | 可変速差動カムプーリ式(ACB-150型は定速) |
刃物仕様(バイト) | 特殊突切りバイト |
刃物仕様(面取り) | 特殊平型バイト |
出入口製品受け | 入口側:鼓型ローラー 出口側:V型樋又は鼓型ローラー |
